Nachdem in früheren Jahren die Vorgänger-Version dacis 2.0 als DOS-Programm bereits gute Dienste beim Datenaustausch zwischen AutoCAD und SICAD geleistet hat, bietet Ihnen die 1997 völlig neu erstellte 32Bit-Version für MS-Windows (9x/ME, NT/2000/XP) einen großen Zuwachs an Leistungsfähigkeit, Funktionalität und Bedienungskomfort.

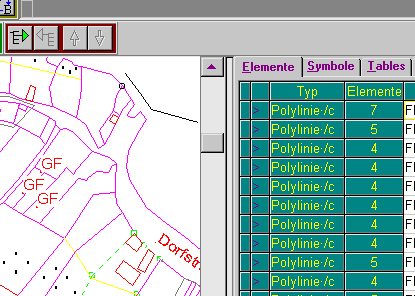

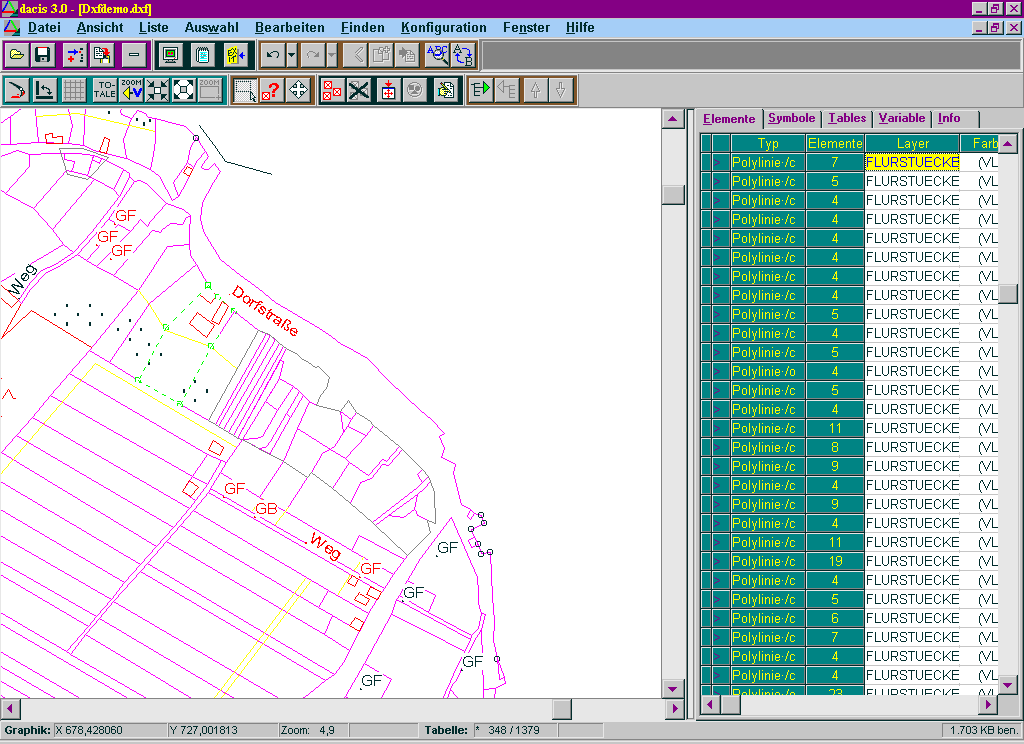

dacis 3.1 öffnet Zeichnungsdateien im DXF- und SQD-Format, stellt deren Inhalt parallel als Vektorgraphik und als Tabelle dar. Die Graphik kann über Zoom-Funktionen als Ganzes oder in vergrößerten Ausschnitten angezeigt werden, während die dazugehörige Tabelle alle relevanten Parameter der Zeichnungselemente enthält. Erst beim Speichern wird die Zeichnung in ein bestimmtes Format konvertiert. Außer den DXF- und SQD-Formaten können auch Dateien im Windows-Bitmap- und Metafile-Format (BMP und WMF) erzeugt werden.
Sowohl das Zusammenfügen mehrerer Dateien wie auch das Abspeichern eines markierten Teilbereichs der Zeichnung als eigene Datei ist möglich. SICAD-Symboldateien können beispielsweise in eine Zeichnung integriert und in AutoCAD-Blocks umgewandelt werden.
Die Zeichnungselemente werden als Tabelle aufgelistet, wobei zusammengesetzte Elemente (wie Flächen, Polylinien und Blockdefinitionen) jeweils eine untergeordnete Elementliste enthalten. Außer den "echten" Vektorelementen werden auch Blocks, Layerdefinitionen, Linientypen, Variable usw. (analog zur DXF-Dateistruktur) in gesonderten Tabellen aufgeführt.
Die Listenelemente können Sie markieren, löschen, verschieben und kopieren; auch neue Zeichnungselemente lassen sich einfügen. Jeden einzelnen Parameter (Koordinaten, Layerzugehörigkeit, Farbe etc.) können Sie durch direkte Tastatur-Eingaben oder durch Suchen/Ersetzen modifizieren; die Änderungen sind sofort in der Zeichnung sichtbar.
Ein in der Tabelle fokussiertes Element ist in der Zeichnung leicht auffindbar, ebenso wie ein angeklicktes Zeichnungselement von der Tabelle identifiziert wird.
Neben diesen "manuellen" Funktionen bietet dacis 3.1 eine Reihe von komplexen Fähigkeiten, die Ihnen eine Menge an Fließbandarbeit abnehmen können:
Über spezielle Zuordnungstabellen für Layer/Ebenen, Farben, Linientypen, Textstile, Blocks/Symbole und Textzeichen können Sie wahlweise beim Laden, Speichern oder auf "Knopfdruck" spezielle Anpassungen betreiben. Auch Zeichnungsursprung und Maßeinheit können global verändert werden. Die Import-/Export-Details der einzelnen Zeichnungselemente können Sie ebenfalls in Tabellen editieren. So ist es möglich, weitere Elementtypen aufzunehmen und das Programm an spezielle Applikationen oder künftige Entwicklungen anzupassen.
Laden Sie sich eine kostenlose Demo-Version (ca. 1,5 MB) von unserer Homepage herunter!
Außerdem haben Sie jederzeit die Möglichkeit, uns per email Test-Dateien (DXF oder SQD) zuzuschicken, die wir Ihnen konvertiert zurücksenden, natürlich kostenlos.
Informieren Sie sich darüber, bei wem DACIS 3.1 gegenwärtig im Einsatz ist !
